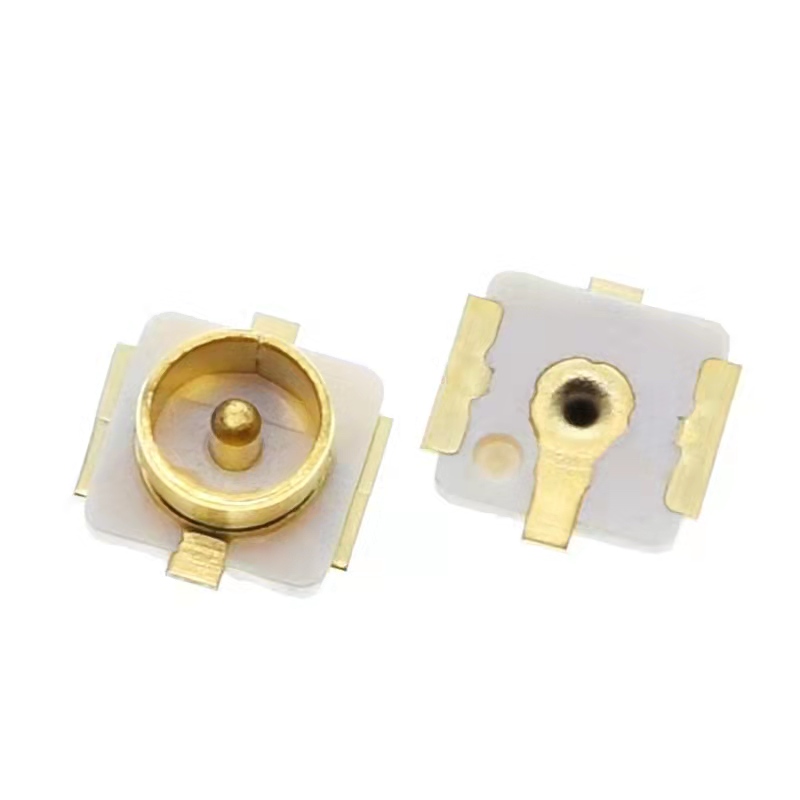

Conector coaxial SMT RF U.FL-R-SMT

Obtener el último precio

Cantidad de pedido mínima:

Contactar ahora

Descripción

Atributos del producto

Embalaje y entrega

Descripción

Atributos del producto

Marca: ying shun

Embalaje y entrega

The file is encrypted. Please fill in the following information to continue accessing it

Descripción

Los conectores coaxiales RF (SMT) U.FL-R-SMT son un conector coaxial en miniatura comúnmente utilizado para la transmisión de señales de RF de alta frecuencia, ampliamente aplicado en módulos de comunicación inalámbrica como Wi-Fi, Bluetooth, GPS y 5G.

Características básicas

Tipo: Receptáculo, usado para soldar en PCB

Método de instalación: SMT (tecnología de montaje en superficie)

Estándares de interfaz: Los comunes incluyen IPEX de 1.ª generación (U.FL), 3.ª generación, 4.ª generación, etc.

Impedancia: normalmente 50 Ω

Rango de frecuencia:

IPEX Generación 1 (U.FL): hasta aproximadamente 6 GHz

IPEX de 4ª generación: capaz de alcanzar los 12 GHz o más (algunos fabricantes lo afirman)

Tensión/corriente nominal: generalmente 60 V/0,5 A ~ 1 A (dependiendo del modelo específico)

Modelos comunes y diferencias.

U. FL, MHF1: el más común, con una vida útil de conexión y desconexión de aproximadamente 30 veces y un tamaño pequeño (aproximadamente 2,0 × 2,0 mm)

MHF III: rendimiento de blindaje mejorado para frecuencias más altas
