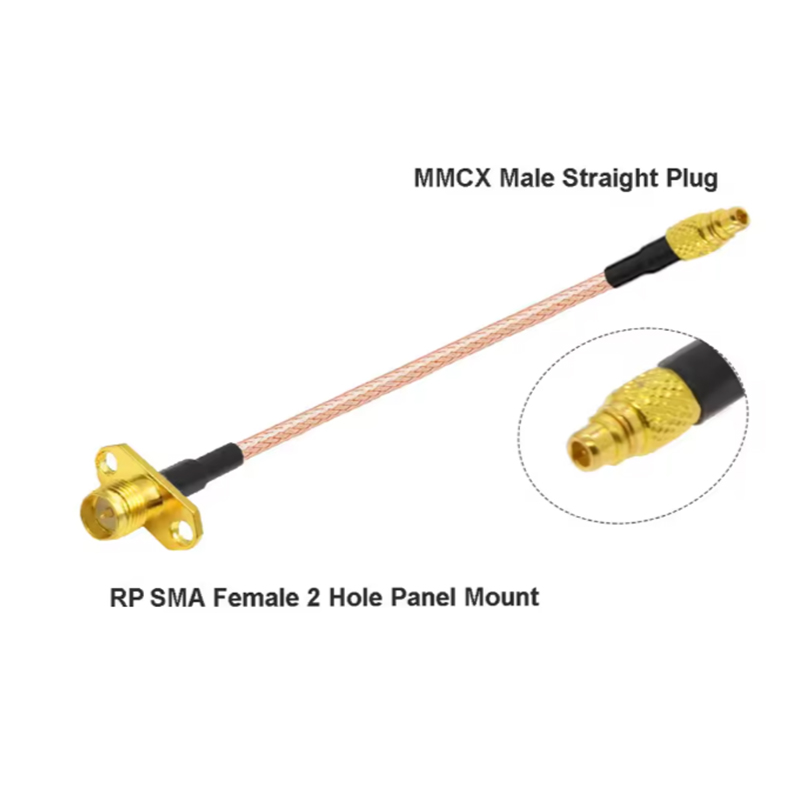

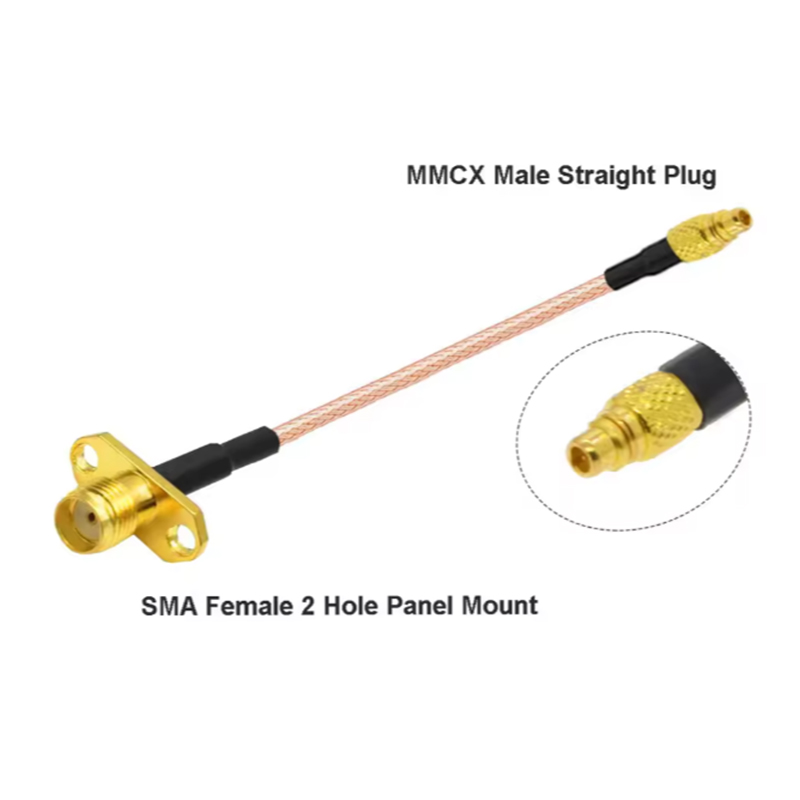

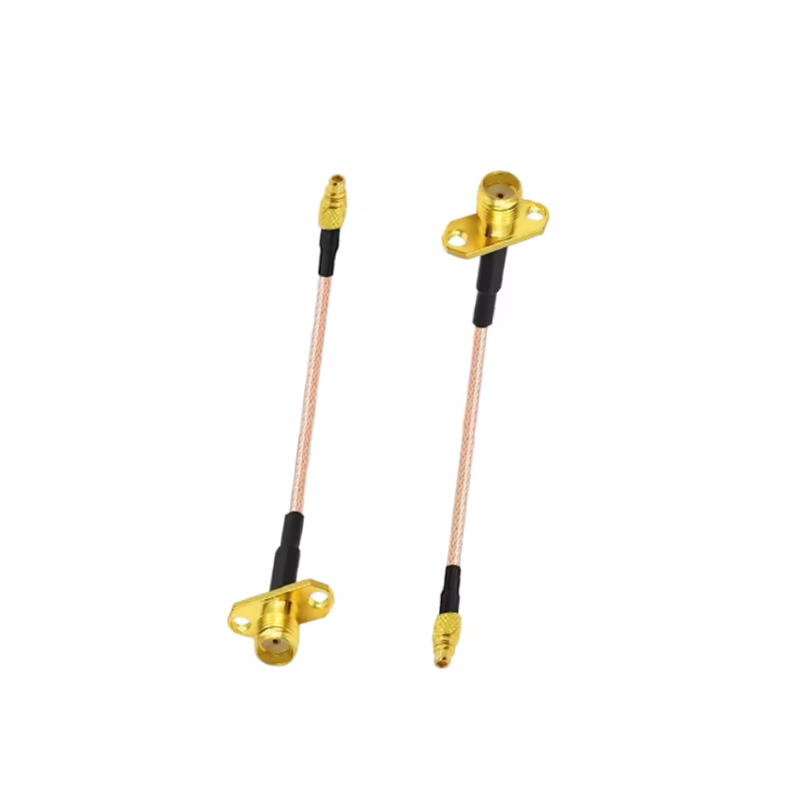

Este producto es un cable RF de diseño personalizado con un conector hembra SMA con soporte de brida de doble puerto en un extremo y un conector macho MMCX recto en el otro.

Está diseñado específicamente para aplicaciones que requieren una transmisión confiable de señales de RF externas a una placa PCB interna, lo que lo convierte en un adaptador ideal para conectar puertos de panel a módulos de RF integrados (como Wi-Fi, Bluetooth, GPS y módulos 4G/5G).

Características y ventajas del producto

Interfaz de panel estable: el extremo SMA presenta un diseño de montaje de brida de doble orificio, lo que proporciona un soporte mecánico más fuerte que los tipos de un solo orificio o de ajuste a presión. Esto resiste eficazmente la tensión causada por tirar de los cables y enchufarlos y desconectarlos con frecuencia, lo que garantiza una confiabilidad a largo plazo.

Conexiones integradas flexibles: Los conectores MMCX (coaxial miniatura) son conocidos por su tamaño ultrapequeño y su mecanismo de bloqueo a presión, lo que los hace particularmente adecuados para diseños de PCB de alta densidad y con limitaciones de espacio. El conector macho se puede conectar fácilmente directamente al conector hembra MMCX del módulo o placa.

Cables de alto rendimiento: Los cables utilizan una construcción coaxial de 50 ohmios de alta calidad, como RG178, RG316 u otros cables flexibles de baja pérdida, que combinan un excelente rendimiento de blindaje y flexión para garantizar una transmisión de señal estable desde bandas de frecuencia de CC a 6 GHz (o superiores).

Parámetros básicos

Nombre del producto: Cable de brida de 2 orificios hembra Mmcx a Sma

Conector A: SMA hembra, con brida estándar de doble orificio

Conector B: MMCX macho, tipo recto

Impedancia: 50 Ω

Rango de frecuencia: CC - 6 GHz (estándar, frecuencias más altas disponibles según el tipo de cable)

VVSWR: < 1,5

Tipo de cable: RG316 (Personalizable según los requisitos de rendimiento, como modelos de baja pérdida)

Diámetro exterior del cable: Aprox. 2,5 mm (RG316)

Material del conductor exterior: blindaje trenzado de alambre de cobre plateado

Material del conductor interno: acero revestido de cobre plateado

Aislamiento: PTFE (politetrafluoroetileno)
