Cable coaxial RG174 BNC macho a BNC macho

Cable coaxial RG174 BNC macho a BNC macho

Obtener el último precio

Cantidad de pedido mínima:

Contactar ahora

Descripción

Atributos del producto

Embalaje y entrega

Descripción

Atributos del producto

Marca: ying shun

Embalaje y entrega

The file is encrypted. Please fill in the following information to continue accessing it

Descripción

Un cable adaptador BNC macho a BNC macho es un conjunto de cable coaxial que se utiliza para conectar dos dispositivos con conectores BNC hembra. Ambos extremos son BNC macho y normalmente se utilizan en aplicaciones de videovigilancia, transmisión de señales de radiofrecuencia y pruebas y medidas.

Características clave:

Tipo de interfaz: Ambos extremos son conectores macho BNC (con pin central)

Impedancia: normalmente 50 Ω (para RF/datos) o 75 Ω (para vídeo), se debe seleccionar la impedancia correspondiente según la aplicación.

Tipo de cable: Los cables coaxiales de uso común incluyen RG-58 (50Ω), RG174 y RG-59 (75Ω)

Rendimiento de blindaje: los productos de alta calidad utilizan doble blindaje (lámina de aluminio + malla trenzada) para reducir la interferencia de la señal.

Longitud: Las longitudes comunes y personalizables incluyen 0,3 m, 1 m, 2 m y 5 m.

Introducción del producto:

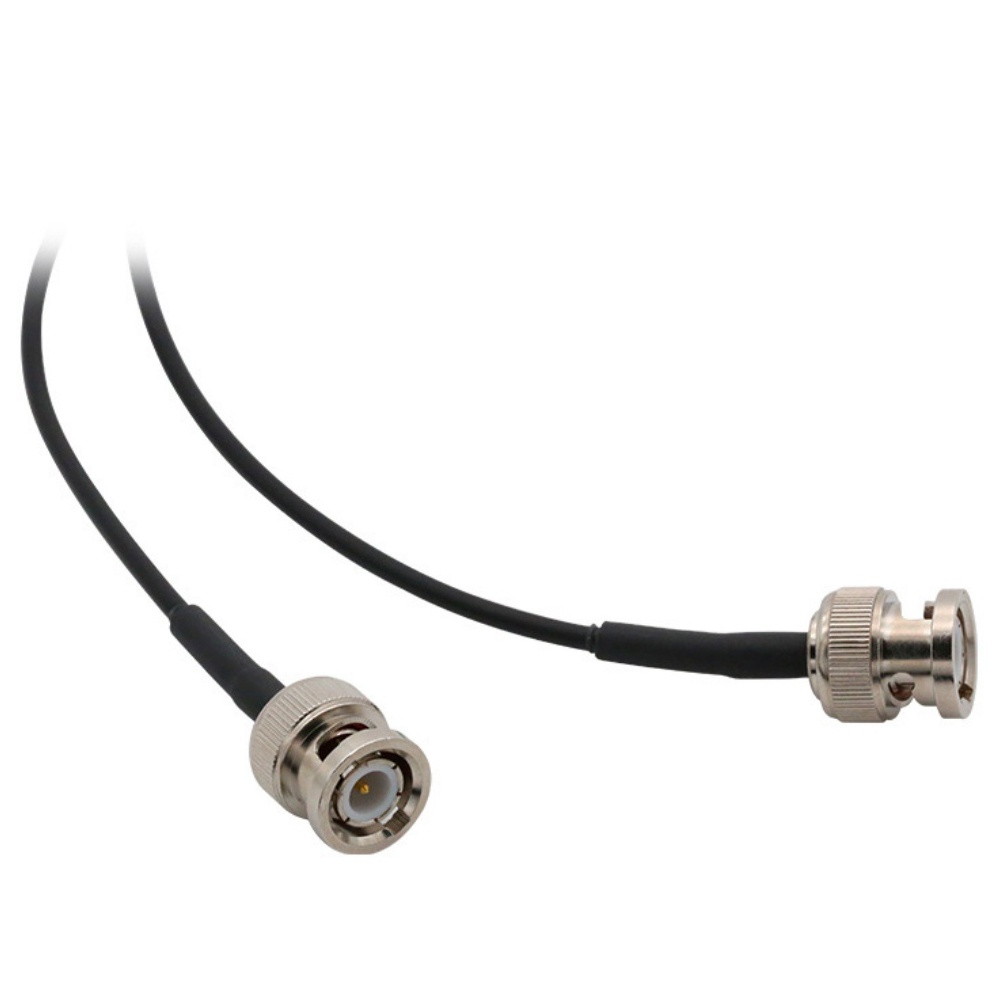

Nombre del producto: Cable coaxial RG174 BNC macho a BNC macho

Conector 1: BNC macho recto

Conector 2: BNC macho recto

Tipo de cable: cable RG174

Impedancia característica: 50Ω

Rango de frecuencia: CC/6 GHz

Orientación del adaptador: recto

Estándar de certificación: compatible con RoHS

Imagen de visualización del producto

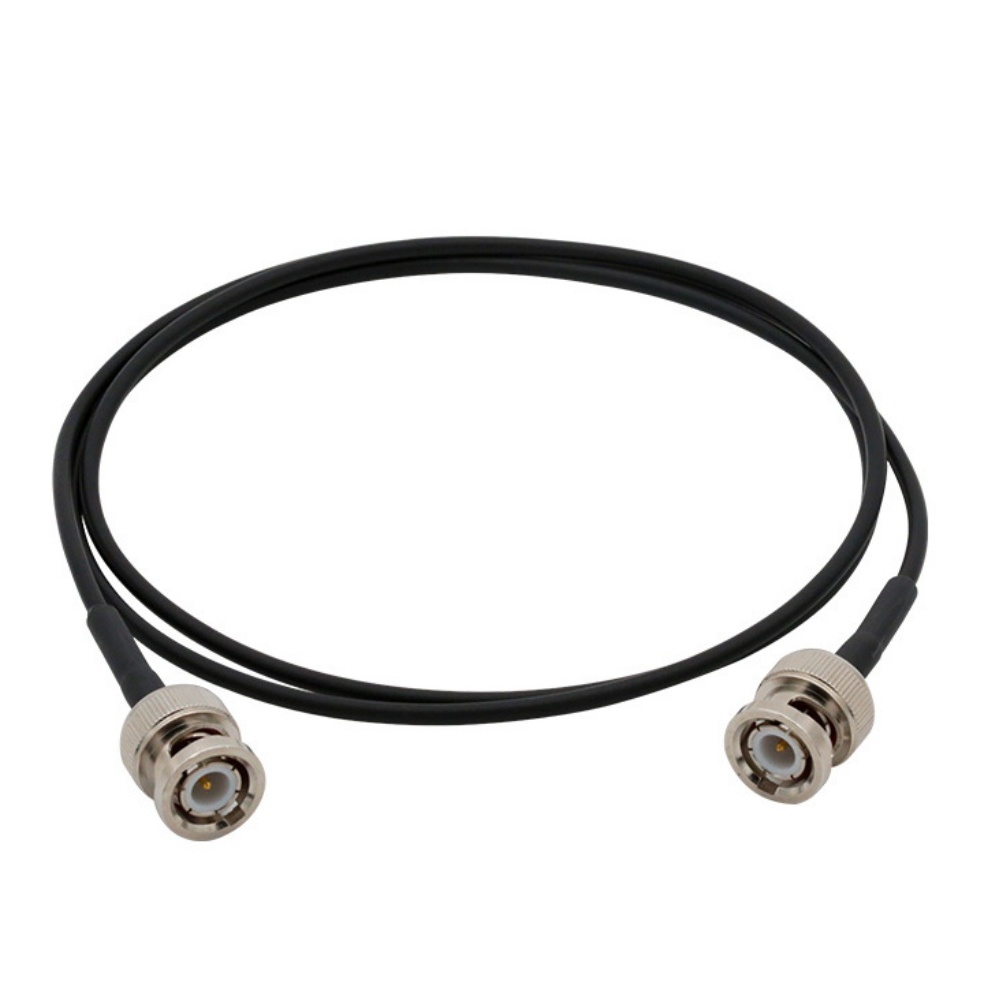

RG174 BNC Male to BNC Male Coaxial Cable 4

RG174 BNC Male to BNC Male Coaxial Cable 5

RG174 BNC Male to BNC Male Coaxial Cable 3

RG174 BNC Male to BNC Male Coaxial Cable 6

Escenarios de aplicación:

Conexión de dos cables de video con conectores BNC hembra (p. ej., en un sistema de TV)

Conexión de la salida de un generador de señal a un osciloscopio (si ambos son BNC hembra)

Ampliar o parchear temporalmente líneas BNC

Precauciones:

No fuerce dos conectores macho BNC entre sí directamente (esto dañará la interfaz); deben conectarse mediante conectores hembra o cables adaptadores.

Si solo es necesario conectar dos conectores macho y no se requiere la longitud del cable, se puede utilizar un acoplador BNC hembra a hembra en lugar de todo el cable.

Asegúrese de que la impedancia coincida (p. ej., un sistema de vídeo de 75 Ω no se puede utilizar con un cable de 50 Ω; de lo contrario, podría provocar reflejos de la señal y distorsión de la imagen).
