Descripción

El conector hembra SMA-KE es un tipo de conector coaxial RF comúnmente utilizado en el diseño de soldadura de PCB. Adopta una estructura de cabeza hembra estándar (SMA-K) con roscas externas y orificios internos, que logra un bloqueo mecánico a través de las roscas para garantizar una conexión estable. ‌

La estructura típica del conector hembra SMA-KE es de 4 pines, adecuado para instalación con ajuste a presión en placas de circuito (con un grosor de placa común de 1,6 mm), lo que proporciona un soporte mecánico estable; Su mecanismo de bloqueo de rosca (longitud de diente opcional de 8-21 mm) garantiza una conexión confiable y evita que la señal se afloje. ‌

Instrucciones:

Hola, bienvenido a nuestra tienda! Ying Shun Communication se especializa en el diseño y producción de productos de antena.

¡100% nuevo, de alta calidad!

Introducción del producto:

Nombre del producto: Conector RF Coaxial Pcb hembra SMA-KE

Rendimiento eléctrico:

La impedancia característica es de 50 Ω y la pérdida de inserción es ≤ 0,15 dB/6 GHz; El voltaje de trabajo es de 335 V (al nivel del mar) y el voltaje soportado es de 1000 V.

Adaptabilidad mecánica y ambiental:

El rango de temperatura es de -55~+155 ℃, la tolerancia a la vibración es de 98 m/s ² (10-2000 Hz) y la durabilidad es ≥ 500 ciclos de inserción y extracción.

Materiales y procesos:

La carcasa y los pasadores están hechos de latón chapado en oro y el aislante es de politetrafluoroetileno. La resistencia de contacto del conductor interno es ≤ 3 m Ω, el conductor externo es ≤ 2,5 m Ω y la resistencia de aislamiento es ≥ 5000 M Ω

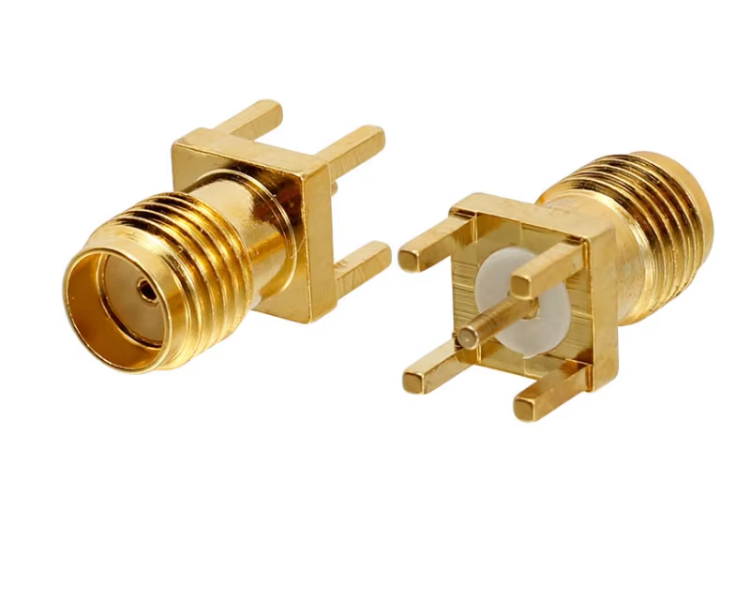

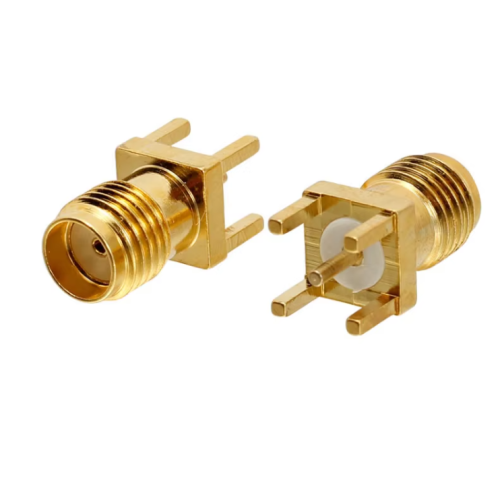

Imagen de visualización del producto

SMA-KE Female Pcb Coaxial RF Connector 1

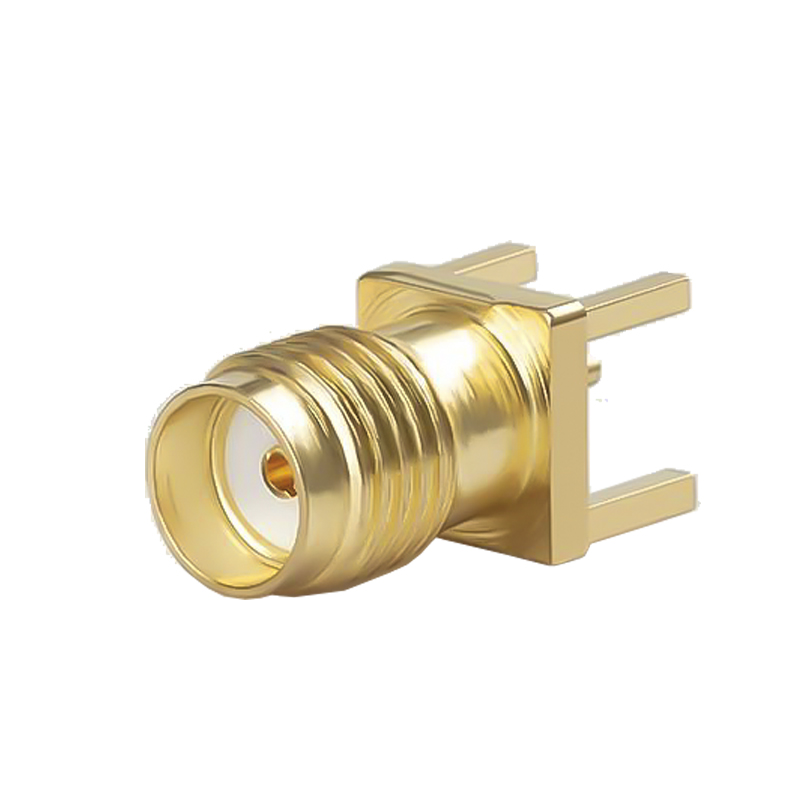

SMA-KE Female Pcb Coaxial RF Connector 2

SMA-KE Female Pcb Coaxial RF Connector 3

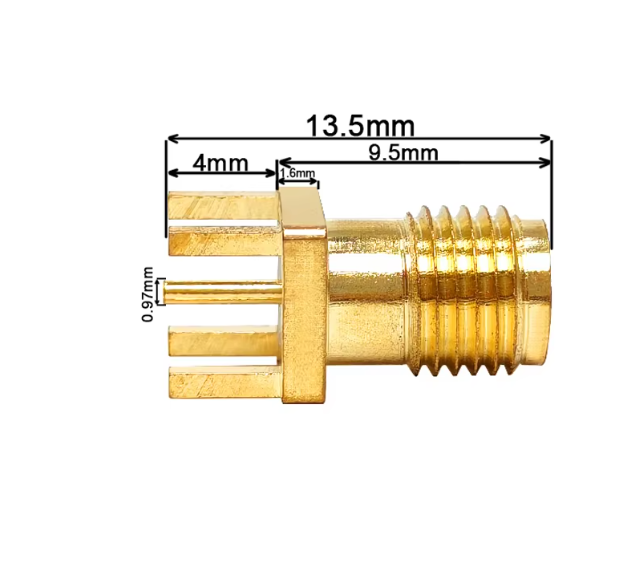

SMA-KE Female Pcb Coaxial RF Connector 5

Escenario de aplicación:

Este conector se usa ampliamente en circuitos de RF de equipos de microondas, sistemas de comunicación digital, instrumentos de prueba y medición y dispositivos electrónicos.
